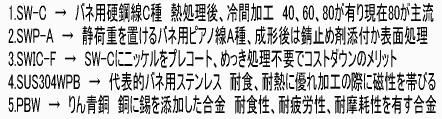

バネの製作にとってこの選択は、重要な事項です。線径とは、使用する材料の直径、太サの事でこれがたったの0.1mm違うだけでも完成したバネの強サに結構な影響が出てしまいます、規格が有りますが1ミリ以上は0.1mmずつupしてゆくのが殆どですが1ミリより下には0.05mmやもっと細かくわかれる寸法も有ります、従ってほとんどの場合この線径の計測はマイクロメータを利用します。材質も当社では5種、特にSWC、SWP、SUSが良く製作に使う製品ですが種類が異なれば特性（荷重、定数）が変わることが有ります、安ければ何でも良いではなく少なくとも使われる環境等、例えば戸外または戸内で使用か、サビに対する対策についてなどを考慮して選ぶ事が大切です、選択を間違えると設計からやり直さねばならないこともあります。よく使われる物や取り扱いとして下記の1～5がありますが分からない場合は、問い合わせて頂き適切なものを選択をする様にします。参考 コイルばねによく使うスプリング材
規格
- 1 Hard drawn steel wires JIS G 3521
- 2 Piano wires JIS G 3522
- 4 Stainless steel wires JIS G 4309
- 5 phosphor bronze
- 3は、㈱神鋼さんから販売の商品名でスイック-エフと言います
補足説明
- 1の主流である80Cはハチジュウカーボンと呼ぶ。40,60は現在はあまり利用しません
- 40カーボンはもうほとんど流通されてい無いようです
- 1と2はサビ対策ができるのならめっき等表面処理を施さなくても利用することはできます
- 3は耐食性、半田ずけ性に優れる。半田付けをする際は低温で熱処理をします
- 3はステンレスの代替えとして表面処理が不要で指定してくることが多くなってきました
- 3の価格はSUSとSWPの間に位置します
- 4は種類が多くありますが304が一般的、磁性の無いステンレス316もあります
参考
上記の1～5を使い全く同じ寸法のバネが出来たとします、材質の種類の違いだけですべて同寸法です、この場合強サは1～3がほぼ同じで強サ順位は（1～3）- 4 - 5の順となります。それぞれの持つ横弾性係数という値の違いでこのような順序になります。1～3は引っ張り強度の違いで極微差がでる可能性は有ります。
荷重等を求めるバネの基本計算式から線径を求め、例えば1.22mmとか1.37mmというような値になりそれをそのまま指定されると規格にない物になってしまいますので設計者との相談、ご確認の上例えば1.2mm、1.4mmという寸法にして頂き微調整が必要なら他の仕様のコイル、自由長、巻き数の変更でするようにします。
当社のバネ受注は0.4mmから2.0mmまでです、以下に在庫状況を掲載。空欄になっている物も取り寄せで入手はできますが規格に無いもので流通数が少ない又は流通されていない物は入手困難となる可能性が大です、従ってどうしてもと言う以外は規格品から選んでください。
極特殊なものを除いて平日の午前中の注文で午後に、午後の注文で翌日にはほとんどのものが材料屋さんから届きます。
ハステロイ、インコネル、チタンなど使用のバネは取り寄せで入手はできますがそれを使用しての加工製作は不可です、実績がなく特殊品は実績のあるばね会社さんへご依頼ください。
 | SW-C | SWP-A | SWIC-F | SUS304WPB | PBW |
| 0.30 | ○ | ○ | ○ | ||
| 0.32 | |||||
| 0.35 | ○ | ○ | ○ | ||
| 0.40 | ○ | ○ | ○ | ||
| 0.45 | ○ | ○ | ○ | ||
| 0.50 | ○ | ○ | ○ | ||
| 0.55 | ○ | ○ | ○ | ||
| 0.60 | ○ | ○ | ○ | ○ | |
| 0.65 | ○ | ○ | ○ | ||
| 0.70 | ○ | ○ | ○ | ||
| 0.75 | |||||
| 0.80 | ○ | ○ | ○ | ○ | |
| 0.85 | ○ | ||||
| 0.90 | ○ | ○ | ○ | ||
| 0.95 | |||||
| 1.0 | ○ | ○ | ○ | ||
| 1.1 | ○ | ○ | ○ | ||
| 1.2 | ○ | ○ | ○ | ○ | |
| 1.3 | ○ | ○ | ○ | ||
| 1.4 | ○ | ○ | ○ | ||
| 1.5 | ○ | ○ | ○ | ||
| 1.6 | ○ | ○ | ○ | ○ | |
| 1.7 | ○ | ||||
| 1.8 | ○ | ○ | ○ | ||
| 1.9 | ○ | ||||
| 2.0 | ○ | ○ | ○ | ○ |
公差 数値の単位はミリ
| SWC | 範囲 | 公差 |
| 0.2を超え0.5以下 | ±0.015 | |
| 0.5 1.0 | ±0.020 | |
| 1.0 2.0 | ±0.030 | |
| SWP | 範囲 | 公差 |
| 0.2を超え0.5以下 | ±0.008 | |
| 0.5 1.0 | ±0.010 | |
| 1.0 2.0 | ±0.015 | |
| SUS | 範囲 | 公差 |
| 0.2を超え0.4以下 | ±0.008 | |
| 0.4 0.8 | ±0.010 | |
| 0.8 1.6 | ±0.015 | |
| 1.6 3.2 | ±0.020 |
バネ材の販売について
当社では、材料のみの販売は原則していません。但しキロ単位であれば小売りも可能です、通販は不可ですので取りに来られるのが条件になります。
